南通正标防爆电气有限公司

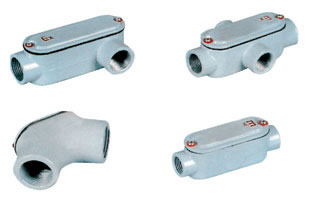

ZX系列防爆穿线盒

适用范围
1、爆炸性气体环境危险场所：1区、2区
2、爆炸性气体环境：ⅡA、ⅡB、ⅡC
3、温度组别：T1～T6
4、户内、户外(IP65)
5、防腐等级：W、WF1、WF2

Application scope
1、Explosive gas atmospheres hazardous location:zone 1,zone2
2、Explosive gas atmospheres:group ⅡA,ⅡB ,ⅡC
3、Temperature class:T1～T6
4、Indoor and outdoor(IP65)
5、Degree of corrosion-resistant:W、WF1、WF2

产品特点
1、压铸铝合金外壳，ZHS防尘铸铁，表面喷塑。
2、如需要变径时可特制。
3、钢管布线。

Product Features
1、Enclosure is made of casting aluminum alloy,ZHS dust-proof iron, surface is sprayed with plastics.
2、If reducer is needed,it is made specially.
3、Wring with conduit.

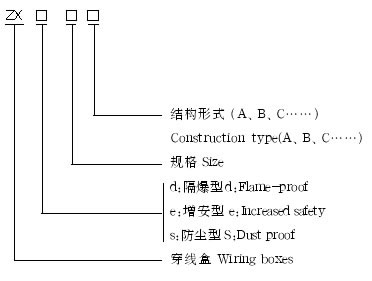

型号含义 Type designation

型号	螺纹公称直径mm)	电缆外径(mm)	外形图	外形尺寸
型号	螺纹公称直径mm)	电缆外径(mm)	外形图	A	B
ZXe-12A	G13	10		114	45
ZXe-20A	G20	17		124	52
ZXe-25A	G25	22		140	60
ZXe-32A	G32	29		160	73
ZXe-38A	G38	35		170	80
ZXe-50A	G50	47		198	93
ZXe-13B	G13	5-9		97	62
ZXe-20B	G20	8-12		107	69
ZXe-25B	G25	10-18		120	79
ZXe-32B	G32	12.5-20		140	93
ZXe-38B	G38	16-24.5		150	100
ZXe-50B	G50	18-36		174	117
ZXe-13C	G13	5-9		97	45
ZXe-20C	G20	8-12		107	52
ZXe-25C	G25	10-18		120	60
ZXe-32C	G32	12.5-20		140	73
ZXe-38C	G38	16-24.5		150	80
ZXe-50C	G50	18-36		174	93
ZXe-13D	G13	5-9		97	45
ZXe-20D	G20	8-12		107	52
ZXe-25D	G25	10-18		120	60
ZXe-32D	G32	12.5-20		140	73
ZXe-38D	G38	16-24.5		150	80
ZXe-50D	G50	18-36		174	93
ZXe-13E	G13	5-9		114	45
ZXe-20E	G20	8-12		124	52
ZXe-25E	G25	10-18		140	60
ZXe-32E	G32	12.5-20		160	73
ZXe-38E	G38	16-24.5		170	80
ZXe-50E	G50	18-36		198	93
ZXe-13F	G13	5-9		200	100
ZXe-20F	G20	8-12		200	100
ZXe-25F	G25	10-18		200	120
ZXe-32F	G32	12.5-20		200	120
ZXe-38F	G38	16-24.5		225	130
ZXe-50F	G50	18-36		225	130
ZXs-13A	G13	5-9		102	45
ZXs-20A	G20	8-12		117	50
ZXs-25A	G25	10-18		132	57
ZXs-32A	G32	12.5-20		158	67
ZXs-38A	G38	16-24.5		171	75
ZXs-50A	G50	18-36		181	87
ZXs-13B	G13	5-9		102	45
ZXs-20B	G20	8-12		117	50
ZXs-25B	G25	10-18		132	57
ZXs-32B	G32	12.5-20		158	67
ZXs-38B	G38	16-24.5		171	75
ZXs-50B	G50	18-36		181	87
ZXs-13C	G13	5-9		102	45
ZXs-20C	G20	8-12		117	50
ZXs-25C	G25	10-18		132	57
ZXs-32C	G32	12.5-20		158	67
ZXs-38C	G38	16-24.5		171	75
ZXs-50C	G50	18-36		181	87
ZXs-13D	G13	5-9		85	70
ZXs-20D	G20	8-12		98	77
ZXs-25D	G25	10-18		110	87
ZXs-32D	G32	12.5-20		133	99
ZXs-38D	G38	16-24.5		144	113
ZXs-50D	G50	18-36		151	119
ZXs-13E	G13	5-9		118	62
ZXs-20E	G20	8-12		136	70
ZXs-25E	G25	10-18		154	80
ZXs-32E	G32	12.5-20		182	92
ZXs-38E	G38	16-24.5		198	102
ZXs-50E	G50	18-36		210	117
